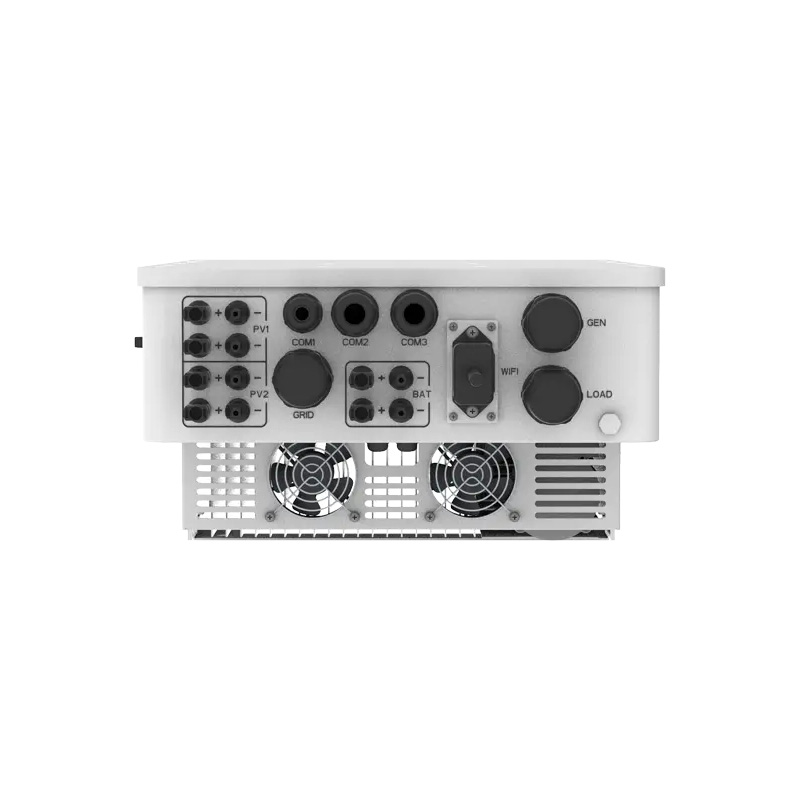

Trójfazowy falownik hybrydowy DEYE 10KW, jeden z produktów serii SUN-5~25K-SG01HP3-EU-AM2, to zupełnie nowy trójfazowy falownik hybrydowy z akumulatorem wysokiego napięcia 160-700V, zapewniający wydajność systemu i mniejsze rozpraszanie ciepła. Możesz mieć pewność, że kupisz u nas dostosowany trójfazowy hybrydowy falownik DEYE 10KW. Cieszymy się na współpracę z Tobą, jeśli chcesz dowiedzieć się więcej, możesz skonsultować się z nami już teraz, a my odpowiemy na czas!
Trójfazowy falownik hybrydowy DEYE 10KW to wielofunkcyjny falownik. Został zaprojektowany do podłączenia zarówno do paneli słonecznych, jak i akumulatorów, umożliwiając zarządzanie i magazynowanie energii wytwarzanej przez panele słoneczne. Trójfazowy hybrydowy falownik DEYE 10KW jest również wyposażony w funkcje monitorowania, które pozwalają na monitorowanie produkcji, zużycia i magazynowania energii w czasie rzeczywistym.
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Trójfazowy | 2 MPPT | Falownik hybrydowy | Obsługiwane akumulatory HV
SUN-5K-SG01HP3-EU-AM2
SUN-6K-SG01HP3-EU-AM2
SUN-8K-SG01HP3-EU-AM2
SUN-10K-SG01HP3-EU-AM2
SUN-12K-SG01HP3-EU-AM2
SUN-15K-SG01HP3-EU-AM2
SUN-20K-SG01HP3-EU-AM2
SUN-25K-SG01HP3-EU-AM2
Funkcja zdalnego wyłączania
Inteligentna platforma monitorowania
Dzięki inteligentnej platformie monitorowania, trójfazowe hybrydowe falowniki DEYE 10KW umożliwiają zdalne wyłączenie natychmiast po wystąpieniu wypadku. Zdalne ustawianie parametrów i aktualizacja oprogramowania sprzętowego, co ułatwia obsługę i konserwację instalacji fotowoltaicznej.
Dane techniczne
Model | SUN-5K-SG01 HP3-EU-AM2 | SUN-6K-SG01 HP3-EU-AM2 | SUN-8K-SG01 HP3-EU-AM2 | SUN-10K-SG01 HP3-EU-AM2 | SUN-12K-SG01 HP3-EU-AM2 | SUN-15K-SG01 HP3-EU-AM2 | SUN-20K-SG01 HP3-EU-AM2 | SUN-25K-SG01 HP3-EU-AM2 |
Dane wejściowe baterii | ||||||||
Typ Baterii | Litowo-jonowa | |||||||
Zakres napięcia akumulatora (V) | 160 ~ 700 | |||||||
Maks. Prąd ładowania (A) | 30 | 37 | 50 | |||||
Maks. Prąd rozładowania (A) | 30 | 37 | 50 | |||||
Liczba wejść baterii | 1 | |||||||
Strategia ładowania akumulatora litowo-jonowego | Samoadaptacja do BMS | |||||||
Dane wejściowe ciągu fotowoltaicznego | ||||||||
Maks. Moc wejściowa prądu stałego (W) | 6500 | 7800 | 10400 | 13000 | 15600 | 19500 | 26000 | 32500 |
Maks. Napięcie wejściowe prądu stałego (V) | 1000 | |||||||
Napięcie rozruchowe (V) | 180 | |||||||
Zakres MPPT (V) | 150-850 | |||||||
Zakres napięcia stałego przy pełnym obciążeniu (V) | 195-850 | 195-850 | 260-850 | 325-850 | 340-850 | 420-850 | 500-850 | 625-850 |
Znamionowe napięcie wejściowe prądu stałego (V) | 600 | |||||||
Prąd wejściowy PV (A) | 20+20 | 26+20 | 26+26 | |||||
Maks. PVIsc(A) | 30+30 | 39+30 | 39+39 | |||||
Liczba trackerów MPP | 2 | |||||||
Liczba ciągów na tracker MPP | 1+1 | 2+1 | 2+2 | |||||
Dane wyjściowe prądu przemiennego | ||||||||
Znamionowa moc wyjściowa prądu przemiennego i moc UPS (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
Maks. Moc wyjściowa prądu przemiennego (W) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
Prąd znamionowy wyjścia AC (A) | 7.6Z7.3 | 9,1/8,7 | 12,2/11,6 | 15,2/14,5 | 18,2/17,4 | 22,8/21,8 | 30,4/29 | 37,9/36,3 |
Maks. Prąd znamionowy wyjścia AC (A) | 8,4/8 | 10/9,6 | 13,4/12,8 | 16,7/16 | 20/19,2 | 25/24 | 33,4/31,9 | 41,7/39,9 |
Maks. Trójfazowy niezrównoważony prąd wyjściowy (A) | 13 | 13 | 18 | 22 | 25 | 30 | 35 | 41.7 |
Maks. Ciągłe przejście prądu przemiennego (A) | 40 | 80 | ||||||
Moc szczytowa (poza siecią) | 1,5 czasu mocy znamionowej, 10 S | |||||||
Wejście generatora/inteligentne obciążenie/prąd pary AC (A) | 7,6/40/7,6 | 9,1/40/9,1 | 12,2/40/12,2 | 15,2/40/15,2 | 18,2/80/18,2 | 22,8/80/22,8 | 30,4/80/30,4 | 37,9/80/37,9 |
Współczynnik mocy | 0,8 prowadzi do 0,8 opóźnienia | |||||||
Częstotliwość wyjściowa i napięcie | 50/60 Hz; 3L/N/PE 220/380,230/400Vac | |||||||
Typ siatki | Trójfazowy | |||||||
Całkowite zniekształcenia harmoniczne (THD) | <3% (mocy nominalnej) | |||||||
Wtrysk prądu stałego | <0,5% w | |||||||
Efektywność | ||||||||
Maks. Efektywność | 97,60% | |||||||
Wydajność euro | 97,00% | |||||||
Wydajność MPPT | 99,90% | |||||||
Ochrona | ||||||||
Zintegrowany | Zabezpieczenie przeciwwyspowe, zabezpieczenie przed odwrotną polaryzacją wejścia PVString, wykrywanie rezystora izolacji, moduł monitorowania prądu różnicowego, zabezpieczenie nadprądowe na wyjściu, zabezpieczenie przed zwarciem na wyjściu, ochrona przeciwprzepięciowa | |||||||
Kategoria przepięcia | Typ DC II/AC Typ III | |||||||
Certyfikaty i standardy | ||||||||
Rozporządzenie w sprawie sieci | IEC 61727, IEC 62116, CEI0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | |||||||
Bezpieczeństwo EMC / Standard | IEC/EN 61000-6-V2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | |||||||
Ogólne dane | ||||||||
Zakres temperatury roboczej (℃) | -40-60 ℃, > 45 ℃ Obniżanie wartości znamionowych | |||||||
Chłodzenie | Bezpłatne chłodzenie | Inteligentne chłodzenie | ||||||
Hałas (dB) | <55dB | |||||||
Komunikacja z BMS-em | RS485; MÓC | |||||||
waga (kg) | 30.5 | |||||||
Rozmiar szafki (szer. x wys. x głęb. mm) | 408x638x237 (bez złączy i wsporników) | |||||||
Poziom zabezpieczeń | IP65 | |||||||
Styl instalacji | Naścienny | |||||||
Gwarancja | 5 lat (opcjonalnie 10 lat) |
Cechy produktu:
- Trójfazowy falownik sinusoidalny 230 V/400 V.
- Zużycie własne i oddawanie do sieci.
- Automatyczne ponowne uruchomienie podczas odzyskiwania prądu przemiennego.
- Programowalny priorytet zasilania baterii lub sieci.
- Programowalne wiele trybów pracy: w sieci, poza siecią i UPS.
- Konfigurowalny prąd/napięcie ładowania akumulatora w zależności od aplikacji poprzez ustawienie wyświetlacza LCD
- Konfigurowalny priorytet ładowarki AC/słonecznej/generatora poprzez ustawienie wyświetlacza LCD.
- Kompatybilny z napięciem sieciowym lub mocą generatora.
- Zabezpieczenie przed przeciążeniem/nadmierną temperaturą/zwarciem.
- Inteligentna konstrukcja ładowarki akumulatorów zapewniająca optymalną wydajność akumulatora
- Dzięki funkcji ograniczania zapobiega przenoszeniu nadmiernej mocy do sieci.
- Obsługa monitorowania WIFI i wbudowanie 2 ciągów dla 1 trackera MPP, 1 ciąg dla 1 ścieżki MPP
- Inteligentnie ustawiane trzystopniowe ładowanie MPPT w celu zoptymalizowania wydajności akumulatora.
- Funkcja czasu użycia.
- Funkcja inteligentnego ładowania.
Poniższa ilustracja przedstawia podstawowe zastosowanie tego falownika. Obejmuje również następujące urządzenia, aby mieć kompletny działający system.
- Generator lub narzędzie
- Moduły fotowoltaiczne
Opakowanie:
Sprawdź sprzęt przed instalacją. Upewnij się, że nic nie jest uszkodzone w paczce. Powinieneś otrzymać produkty w następującej paczce:
